D341F46襯氟法蘭蝶閥（中線）

產品概況

產品尺寸：D341F46
公稱通徑：DN50~1200mm
公稱壓力：PN0.6~1.6MPa
適用溫度：丁腈橡膠：-40℃～90℃；氟橡膠：-20℃～200℃
適用介質：水、空氣、天然氣、油品及弱腐蝕性流體
驅動方式：蝸輪傳動、電動、氣動、液動
閥體材質：WCB、QT450-10、HT200、HT250
制造標準：GB/T 122387-89
法蘭標準：GB9113-2000、GB17241.6-1998
結構長度標準：GB12221-89
檢驗標準：GB/T 13927-92

D341F46襯氟法蘭蝶閥（中線）產品詳情

一、D341F46襯氟法蘭蝶閥（中線）簡述
百鋼閥門集團生產銷售的D341F46襯氟法蘭蝶閥（中線）采用帶有球形密封表面的襯氟塑料包襯蝶板，配以閥座基部的硅橡膠襯墊調節閥門的密封性能；該閥門操作輕便，嚴密的密封性能，較長的使用壽命；可作快速切斷或調節流量之用。適用于要求可靠密封和良好調節特性的場合。閥體采用分體式，閥軸現端的密封由蝶板與閥座之間的旋轉基面加氟橡膠來控制，從而達到產品結構緊湊、外形美觀、工藝合理、性能可靠。保證閥軸不與腔內流體介質接觸，更換閥軸時非常方便，閥門不需要拆離離管道即可完成。產品廣泛適用于各種不同類型工業管道中液體和氣體（包括蒸氣）的輸送，特別是具有嚴懲腐蝕性介質的使用場合如硫酸、氫氟酸、磷、酸、LU氣、強堿，王水等具有強腐蝕的介質。

二、D341F46襯氟法蘭蝶閥（中線）主要技術參數

公稱通徑DN（mm)	50～1200		50～1600
公稱壓力PN（MPa)	0.6	1.0	1.6
密封試驗 (MPa)	0.66	1.1	1.76
強度試驗 (MPa)	0.9	1.5	2.4
適用溫度	丁腈橡膠：-40℃～90℃；氟橡膠：-20℃～200℃
適用介質	水、空氣、天然氣、油品及弱腐蝕性流體
泄漏率	符合GB/T13927-92標準
驅動方式	蝸輪傳動、電動、氣動、液動

三、D341F46襯氟法蘭蝶閥（中線）主要零部件材料

零件名稱	材料
閥體	WCB、QT450-10、HT200、HT250
蝶板	WCB、QT450-10、HT200、HT250
閥軸	2Cr13
密封圈	丁腈耐油橡膠
填料	柔性石墨

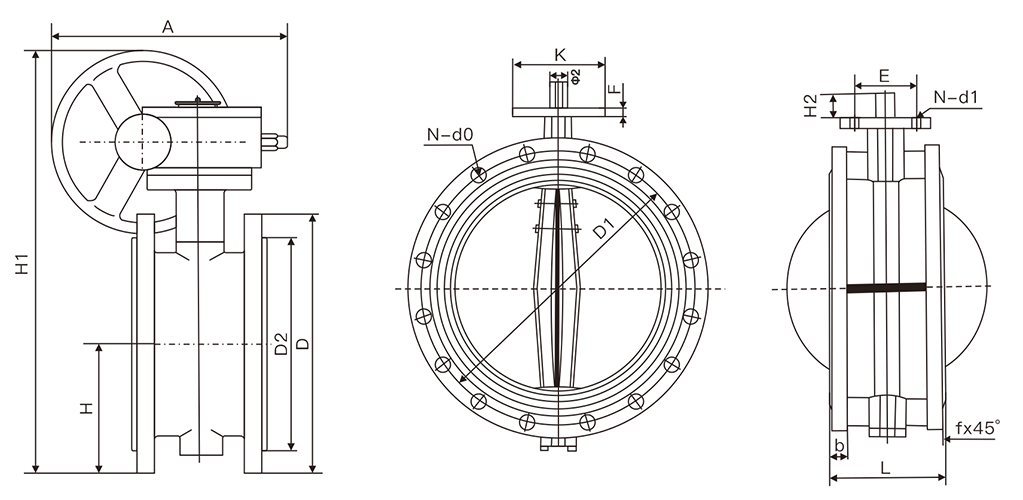

四、D341F46襯氟法蘭蝶閥（中線）主要外形連接尺寸單位：mm

DN	L	H	H1	A	B	ФD
DN	L	H	H1	A	B	0.6MPa	1.0MPa	1.6MPa
50	43	77	309	180	200	88	99	99
65	46	85	320	180	200	108	118	118
80	46	95	340	180	200	124	132	132
100	52	105	360	180	200	144	156	156
125	56	129	405	180	200	174	184	184
150	56	132	450	270	280	199	211	211
200	60	165	607	270	280	254	266	266
250	68	197	659	270	280	309	319	319
300	78	234	742	380	420	363	370	370
350	78	283	792	380	420	413	429	429
400	102	325	887	450	470	463	480	480
450	114	369	935	480	490	518	530	548
500	127	404	985	480	490	568	582	609
600	154	470	1243	480	490	667	682	720
700	165	503	1346	640	660	772	794	794
800	190	571	1466	640	660	878	901	901
900	203	621	1565	750	860	978	1001	1001
1000	216	702	1781	850	900	1078	1112	1112
1200	254	818	1965	850	900	1295	1328	1328

溫馨提示：

本文中所有文字、數據、圖片均只適用于參考。需要查看更多的D341F46襯氟法蘭蝶閥（中線）性能參數、結構尺寸參數、價格等詳情，或要求高質量印刷樣本，請聯系我們。
