BZ41保溫夾套閘閥

產品概況

產品型號：BZ41
公稱通徑：DN40~500mm
公稱壓力：PN1.0～10.0MPa
主要材質：ZG1Cr189Ti、ZG00Cr18Ni10、ZG1Cr18Ni12MO2Ti、ZG00Cr17Ni14MO2、WCB
設計制造：按GB12234-89
結構長度：按GB12221-89
法蘭尺寸：按JB/T79-94
檢查和試驗：按GB13927

BZ41保溫夾套閘閥產品詳情

百鋼閥門集團生產銷售的BZ41保溫夾套閘閥主要用于石油、化工、冶金、制藥等各類系統中，該閥門的夾套焊裝于閥門的兩法蘭之間，閥門的側面、底部設置有夾套的連接口，夾套中可自由地流過蒸汽或其它熱的保溫介質，確保粘稠介質可順暢地流過閥門。

BZ41保溫夾套閘閥主要零件材料

零件名稱	ZG1Cr18Ni19Ti系列	ZG00Cr18Ni10系列	ZG1Cr18Ni12MO2Ti系列	ZG00Cr17Ni14MO2系列	WCB系列
閥體/閥蓋	ZG1Cr189Ti	ZG00Cr18Ni10	ZG1Cr18Ni12MO2Ti	ZG00Cr17Ni14MO2	WCB
閘板	ZG1Cr189Ti	ZG00Cr18Ni10	ZG1Cr18Ni12MO2Ti	ZG00Cr17Ni14MO2	1Cr13
閥桿	1Cr189Ti	00Cr18Ni10	1Cr18Ni12MO2Ti	00Cr17Ni14MO2	1Cr13
填料	PTFE編織	PTFE編織	PTFE編織	PTFE編織	石墨
墊片	304+-PTFE	304L+PTFE	316+PTFE	316+PTFE	石墨+304
壓蓋	ZG1Cr189Ti	ZG00Cr18Ni10	ZG1Cr18Ni12MO2Ti	ZG00Cr17Ni14MO2	WCB
填料壓環	1Cr189Ti	00Cr18Ni10	1Cr18Ni12MO2Ti	00Cr17Ni14MO2	1Cr13
螺栓	1Cr17Ni2	1Cr17Ni2	1Cr17Ni2	1Cr17Ni2	35CrMoA
螺母	1Cr189Ti	1Cr189Ti	1Cr189Ti	1Cr189Ti	45

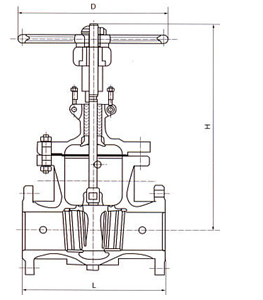

BZ41保溫夾套閘閥　1.6MPa主要連接尺寸及重量

尺寸	DN	40	50	65	80	100	125	150	200	250	300
L	mm	200	250	265	280	300	325	350	400	450	500
H	mm	310	358	373	435	500	614	674	818	969	1145
D	mm	200	240	240	280	300	320	360	400	450	560

2.5MPa主要連接尺寸及重量

尺寸	DN	40	50	65	80	100	125	150	200	250	300
L	mm	200	250	265	280	300	325	350	400	450	500
H	mm	358	373	435	500	614	674	818	969	1145	1145
D	mm	240	240	280	300	320	360	400	450	560	640

6.4MPa主要連接尺寸及重量

尺寸	DN	40	50	65	80	100	125	150	200	250	300
L	mm	200	250	280	310	350	400	450	550	650	750
H	mm	358	373	435	500	514	674	818	969	1145	1145
D	mm	240	240	280	300	320	360	400	450	560	640

溫馨提示：

本文中所有文字、數據、圖片均只適用于參考。需要查看更多的BZ41保溫夾套閘閥性能參數、結構尺寸參數、價格等詳情，或要求高質量印刷樣本，請聯系我們。
