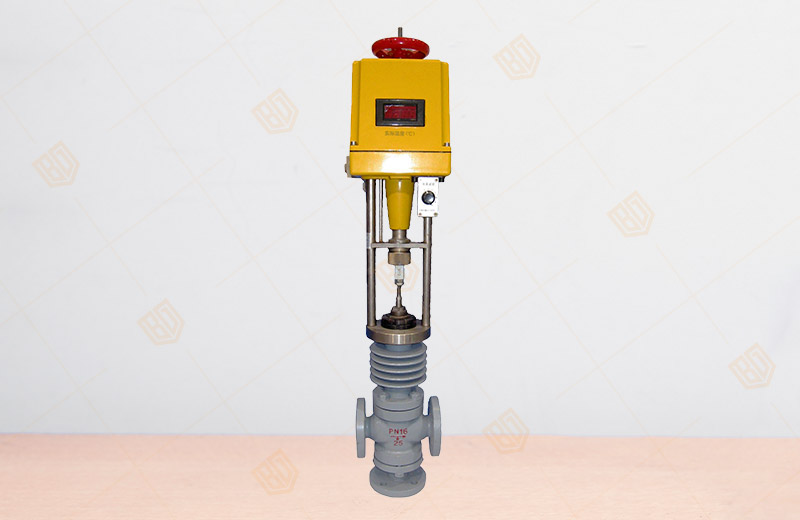

ZAZQ,ZAZX型合流分流溫度控制調節閥

產品概況

產品型號：ZAZQ、ZAZX型
公稱通徑：DN25mm~200mm
公稱壓力：1.0、1.6、4.0、6.4MPa
適用溫度：-60℃~450℃
主要材質：HT200、ZG230～450 ZG1Cr18Ni9Ti
法蘭標準：鑄鐵法蘭按GB4216.5-84 鑄鋼法蘭按GB9113-88，JB/T79-94

ZAZQ,ZAZX型合流分流溫度控制調節閥產品詳情

ZAZQ,ZAZX型合流分流溫度控制調節閥產品概述

百鋼閥門集團生產銷售的ZAZQ,ZAZX型合流分流溫度控制調節閥采用圓筒型薄壁窗口形閥芯導向。配用DKZ直行程電動執行機構，接受0～10或4～20mA.DC信號驅動閥門啟閉。其中三通合流調節閥用于將兩種流體混合成第三種流體，或不同溫度的同種流體，混合成同一溫度流體。三通分流閥將一種流體分成兩路流體。
本系列產品口徑由25mm至200mm，公稱壓力有1.0、1.6、4.0、6.4MPa，溫度范圍-60℃至450℃，控制信號為0～10或4～20mA.DC。配用不同的執行機構可分為普通型和電子型兩種。

ZAZQ,ZAZX型合流分流溫度控制調節閥產品特點

1、流體對閥芯作用方向都處于流開狀態，故工作穩定性好。
2、除了閥蓋處襯套導向外，閥芯側面與閥座內表面也有導向作用，導向面積大，工作可靠。
3、伺服放大器采用深度動態負反饋，可提高調節精度。
4、電動操作器有多種形式，可適用于4～20mA.DC或0～10mA.DC。
5、電子型電動調節閥可直接由電流信號控制閥門開度，無需伺服放大器。
6、節省自動化投資，與單座、雙座或套筒調節閥相比，組成同樣的系統可省掉一個閥，簡化系統，節省投資。
7、波紋管密封型對移動的閥桿形成完全的密封，堵絕流體外漏。

ZAZQ,ZAZX型合流分流溫度控制調節閥零件資料:

閥體、閥蓋：HT200、ZG230～450 ZG1Cr18Ni9Ti
閥芯、閥座：1Cr18Ni9Ti 司太萊合金堆焊
填料：聚四氟乙烯
推桿、襯套：2Cr13

ZAZQ,ZAZX型合流分流溫度控制調節閥技術參數：

公稱通徑 DN(mm)		25	32	40	50	65	80	100	125	150	200
額定流量系數 KV	合流	8.5	13	21	34	53	85	135	210	340	535
	分流						85	135	210	340	535
額定行程 (mm)		16		25		40			60
流量特性		直線拋物線
工作溫度 (℃)		普通型：鑄鐵： -20～200、鑄鋼：-40～250、鑄不銹鋼：-60～250 散熱型：鑄鋼： -40～450、鑄不銹鋼：-60～450
介質溫度 (℃)		200以下(對合流閥而言)
固有可調比 R		30
公稱壓力 PN(MPa)		1.0 1.6 4.0 6.4
允許泄漏量		硬密封：Ⅳ級軟密封：VI級
作用方式		電開、電關
信號范圍 (mA.DC)		0～10 4～20
電源電壓		220V、50H Z 380V、50H Z 24V、AC/DC
環境溫度 (℃)		伺服放大器： 5～45 執行機構：-10～55
全行程時間 S	普通型	12.5		20		32			48
	電子型	30		30		48			60
消耗功率 (W)	普通型	28				35
	電子型	6		15		25			40

ZAZQ,ZAZX型合流分流溫度控制調節閥連接標準：

◆連接尺寸及標準
·法蘭標準：鑄鐵法蘭按GB4216.5-84 鑄鋼法蘭按GB9113-88，JB/T79-94
·法蘭密封面型：PN10、PN16為凸面 PN40、PN64為凹凸面、閥體為凹面
·結構長度：GB12221-89
·夾套保溫型夾套載熱體接口：對焊ф18X4
* 閥體法蘭及法蘭端面距離可以按用戶指定的標準制造。
如ANSI、JIS、JPI等標準。

◆ 訂貨須知：
訂貨時請用戶提供以下資料：
·調節閥名稱、型號
·公稱通徑
·公稱壓力(MPa)
·額定流量系數(KV)
·固有流量特性
·介質名稱、閥前后壓力、溫度、流量等
·整機作用方式(電開、電關)及輸入信號
·閥體、閥內件及填料材質
·附件(操作器、伺服放大器等)
·其他特殊要求
