您當前位置: 產品中心氣動閥門/電動閥門電動對夾式多層次金屬硬密封蝶閥

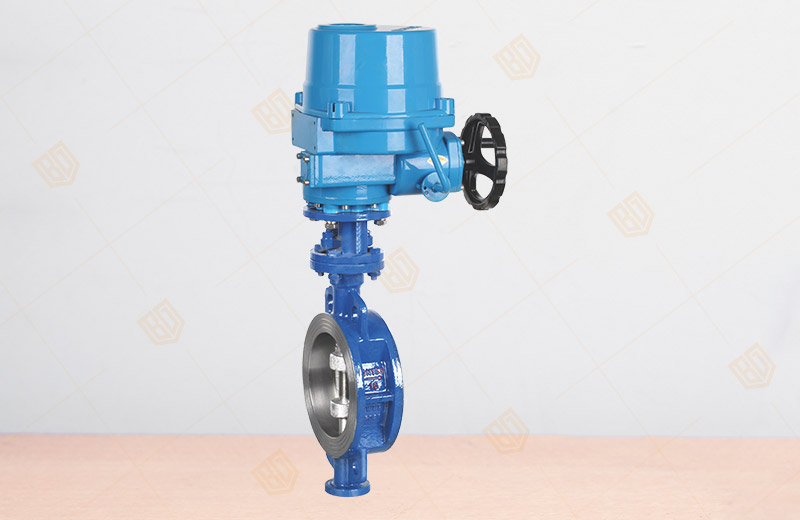

D973H/Y電動對夾式多層次金屬硬密封蝶閥

產品概況

產品型號：D973H/Y
公稱通徑：DN50~2000mm
公稱壓力：PN16~64MPa
閥體材質：WCB、304、316
連接方式：對夾式、法蘭式
設計標準：GB/T12238-1989
法蘭連接尺寸：GB/T9113.1-2000；GB/T9113.2-2000 GB/T9115.1-2000；GB/T9115.2-2000
結構長度：GB/T12221-1989
壓力試驗：GB/T13927-1992；JB/T9092-1999

D973H/Y電動對夾式多層次金屬硬密封蝶閥產品詳情

一、D973H/Y電動對夾式多層次金屬硬密封蝶閥產品概述
百鋼閥門集團生產銷售的D973H/Y 電動對夾式多層次金屬硬密封蝶閥采用一個"U"型不銹鋼密封圈，該精密的彈性密封圈與經過拋光的蝶板三維偏心接觸。解決了傳統偏心蝶閥在啟閉0°～10°瞬間密封面仍處于滑動接觸摩擦的弊病,實現蝶板在開啟瞬間密封面即分離,關閉接觸即密封的效果,達到延長使用壽命、密封性能較佳的目的。因此被廣泛地應用到介質溫度≤550℃的冶金、電力、石油、化工、空氣、煤氣、可燃?xì)怏w以及給排水等腐蝕性介質的管道上，是調節流量和截?cái)嗔黧w的理想裝置。

二、D973H/Y電動對夾式多層次金屬硬密封蝶閥產品特點

1、該蝶閥結構簡單、緊湊、重量輕、易于安裝和拆卸、維修方便；
2、本蝶閥采用不銹鋼"U"型密封圈，具有一定的彈性無論在高溫、低溫的情況下，它與蝶板均具有優良的密封性；
3、本蝶閥的三維偏心距，經過嚴格的計算，"U"型密封圈與蝶板幾乎無磨擦，使用壽命長，并具有越關越緊的功能；
4、蝶板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長；
5、本蝶閥結構合理，"開關"僅需轉動閥桿90°即可完成。操作靈活、方便、省力、不受介質壓力的高低影響，密封性能可靠；
6、耐高溫、耐低溫、耐腐蝕性。

三、D973H/Y電動對夾式多層次金屬硬密封蝶閥主要外形和連接尺寸

DN	L	0.25MPa			0.6MPa			H	H1	1.0MPa			H	H1
DN	L	D1	D2	Z-φd	D1	D2	Z-φd	H	H1	D1	D2	Z-φd	H	H1
50	43	110	90	4-φ14	110	90	4-φ14	70	290	125	100	4-φ18	90	310
65	46	130	110	4-φ14	130	110	4-φ14	80	300	145	120	4-φ18	100	320
80	49	150	125	4-φ18	150	125	4-φ18	110	320	160	135	4-φ18	120	330
100	56	170	145	4-φ18	170	145	4-φ18	130	335	180	155	8-φ18	140	345
125	64	200	175	8-φ18	200	175	8-φ18	145	395	210	185	8-φ18	155	405
150	70	225	200	8-φ18	225	200	8-φ18	160	400	240	210	8-φ23	180	420
200	71	280	155	8-φ18	280	155	8-φ18	185	495	295	265	8-φ23	205	515
250	76	335	310	12-φ18	335	310	12-φ18	220	570	350	320	12-φ23	240	590
300	83	395	362	12-φ23	395	362	12-φ23	300	650	400	368	12-φ23	305	655
350	92	445	412	12-φ23	445	412	12-φ23	310	685	460	428	16-φ23	325	700
400	102	495	462	16-φ23	495	462	16-φ23	330	690	515	482	16-φ26	360	720
450	114	550	518	16-φ23	550	518	16-φ23	360	740	565	532	20-φ25	385	765
500	127	600	568	20-φ23	600	568	20-φ23	380	820	620	585	20-φ25	410	850
600	154	705	670	20-φ25	705	670	20-φ25	425	885	725	685	20-φ30	450	910
700	165	810	775	24-φ25	810	775	24-φ25	470	990	840	800	24-φ30	505	1025
800	190	920	880	24-φ30	920	880	24-φ30	530	1055	950	905	24-φ34	565	1090
900	203	1020	980	24-φ30	1020	980	24-φ30	585	1165	1050	1005	28-φ34	620	1200
1000	216	1120	1080	28-φ30	1120	1080	28-φ30	648	1235	1160	1115	28-φ34	693	1280
1200	254	1320	1280	32-φ30	1340	1295	32-φ34	730	1335	1380	1325	32-φ41	780	1385
1400	297	1520	1480	36-φ30	1560	1510	36-φ34	807	1405	1590	1525	36-φ48	862	1460
1600	318	1730	1690	40-φ30	1760	1710	40-φ34	903	1475	1820	1750	40-φ54	998	1570
1800	356	1930	1890	44-φ30	1970	1910	44-φ41	1080	1820	2020	1950	44-φ54	1150	1890
2000	406	2130	2090	48-φ48	2180	2110	48-φ48	1280	2190	2230	2160	48-φ54	1340	2250

溫馨提示：

本文中所有文字、數據、圖片均只適用于參考。需要查看更多的D973H/Y電動對夾式多層次金屬硬密封蝶閥性能參數、結構尺寸參數、價格等詳情，或要求高質量印刷樣本，請聯系我們。
